三相SCR電力調整器

㈠ 概述

1、LSA-系列一體化三相SCR電力調整器內部集三相移相觸發電路、反并聯單向可控硅、RC阻容吸收回路及電源電路等于一體，自動或手動調節以改變負載上的電壓，從而調節三相輸出功率。即在輸入控制作用下，產生三相可改變導通角度的強觸發脈沖信號再去分別控制內部可控硅，實現三相負載電壓從0V到電網全電壓的無級可調。

2、全面支持4-20mA 、0-5Vdc、0-10Vdc、1-5Vdc、0-10mA等輸入自動控制模式，也可用手動電位器控制，可安裝限幅調整電位器。輸入調節范圍寬，輸出調節精度高，三相對稱性好，抗干擾能力強。上電無瞬間沖擊輸出。

3、SCR電力調整器設置有限幅電位器端子，可防止輸出電流上升過快或燒壞加熱器等負載。

4、SCR調整器體積小，外圍接線少，觸發可靠，性能穩定，使用靈活方便，可靠性高。能適應變壓器等感性負載或電加熱等阻性負載，Δ形或Y形接法（負載中心點不必接入N線）均可。

5、調整器有LED電源指示。

6、三相交流380V±10%，頻率：50Hz。自動判別相序，進線R、S、T無相序要求。

7、各輸入控制端與強電主回路之間為全隔離設計，絕緣介質耐壓大于2000 Vac。

8、負載過流保護：調整器預留安裝快速熔斷器的位置，可按額定負載電流的1.5倍選配安裝。

   ㈡三相電路每一相負載輸出端電流等級及型號如下表：



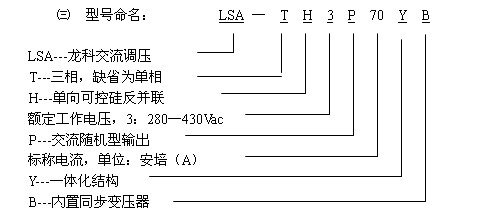

㈣ 外形尺寸（200*126*110mm）

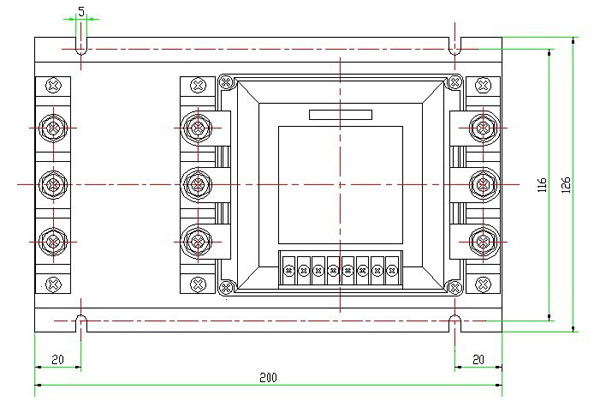

頂俯視圖

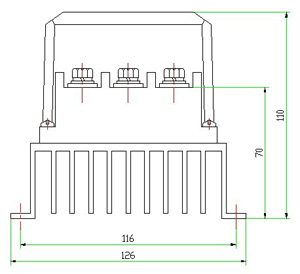

                        端側視圖

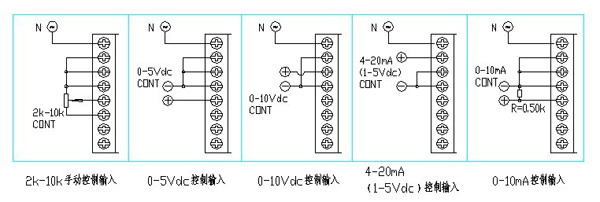

㈤ 輸入端子各功能模式接線圖



使用說明

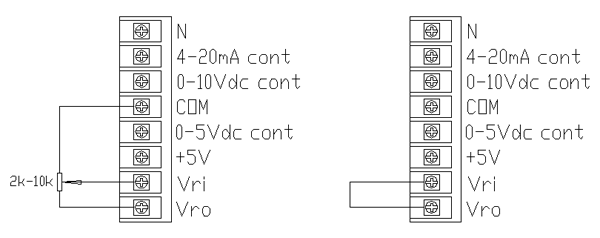

1、各控制功能端子排列如左圖，若需限幅，可接入2k-10k的電位器，其中心端接到調整器Vri端。若不需限幅，則直接將調整器Vri端與Vro端短接。



2、獨特的全兼容輸入控制模式， 0-5Vdc、0-10Vdc、4-20mA、1-5Vdc、0-10mA等自動方式均能適應，無須專門特別訂制，也可用電位器手動控制。輸入調節范圍寬，輸出調節精度高，抗干擾能力強。

3、當使用0-5Vdc輸入控制時，0-10Vdc和4-20mA輸入端必須接地。當使用0-10Vdc輸入控制時，4-20mA輸入端必須接地。當使用4-20mA輸入控制時，0-10Vdc輸入端必須接地。各CONT端相對COM端必須為正，如極性相反則輸出端可能失控。

4、CONT端對COM端的輸入阻抗大于30KΩ。+5V電壓信號由調整器內部產生，只提供給手控電位器用，不作它用，所選用的電位器阻值在2-10KΩ間。

5、在任一時刻宜使用一種輸入方式，若兩種以上方式同時輸入使用，則一般為輸入電壓較高的一種起主要作用。

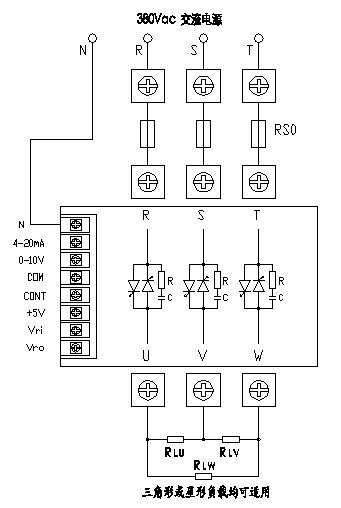

（六）、強電主回路輸出端應用電路接線 www.tuandaojia.cn.cn

1、安裝方式：壁掛式垂直安裝。接線時各螺栓要擰緊，電源為上進下出。

2、負載過流保護：調整器預留安裝快速熔斷器RS0的位置，可按實際負載電流的1.5倍選配安裝。

3、工作環境溫度：-10～+50℃，通風良好的位置。

4、工作環境相對濕度：* 90%RH。

5、應安裝在無腐蝕性、可燃性氣體、無大量導電性塵埃的位置，配線及維修方便的位置，不受日光直射或輻射熱源的位置。

6、在使用過程中若發生過流現象，應首先檢查負載有無短路等故障。

7、三相交流電路的進線R、S、T無相序要求，N線僅為調整器內部電源用，各輸入控制端與N線之間為全隔離絕緣設計。U、V、W三個輸出端子可接△形負載或Y形負載（無須接N線）。
