                                      全隔離型直流電機正反轉控制模塊

㈠ 概述
   1、模塊適用于直流電機的頻繁正反啟動運轉，或直流電感線圈的正負極性頻繁切換。克服了機械式觸點容易跳火燒毀的缺點，壽命長，價格低，安裝使用方便。
  2、主電路輸入輸出端與正反控制端之間采用光電隔離或高頻變壓器隔離，絕緣介質耐壓大于2000 Vac。
  3、模塊內A向和B向之間轉換在控制端已設置硬件軟件互鎖，有效防止正反轉開關同時導通。
  4、模塊內部采用MOSFET功率管做輸出器件，導通壓降小，可靠性高。
  5、S型模塊具有短路（short circuit）保護和過載保護功能。當輸出端發生短路故障時，能第一時間關閉功率場效應管，從而保護模塊的安全，避免造成模塊永久性損壞。保護狀態能自行鎖定，直至短路故障排除，電路重新啟動，即恢復正常運行。
  6、發光LED管顯示電機旋轉方向，當兩路LED都不亮時為停止狀態。
7、輸入控制電壓為12-24Vdc，共陽或共陰可任意接線。控制線共陽連接時，A—、B—端低電平有效，當A—、B—端同時為低電平時模塊自動關閉。共陰連接時，A+、B+端高電平有效，當A+、B+端同時為高電平時模塊自動關閉。其他控制電壓也可定制。
8、控制端電流不大于25mA。



㈢ 全隔離型直流正反轉模塊電流等級及型號如下表：

	10A	30A	50A	75A	100A	125A
50Vdc	LSD-50P10FID2	-50P30FID2	-50P50FID2	-50P75FID2	-50P100FID2	50P125FID2
100Vdc	LSD-100P10FID2	100P30FID2	100P50FID2	100P75FID2	100P100FID2	---
150Vdc	LSD-150P10FID2	150P30FID2	150P50FID2	150P75FID2	150P100FID2	---
200Vdc	LSD-200P10FID2	200P30FID2	200P50FID2	200P75FID2	---	---
300Vdc	LSD-300P10FID2	300P30FID2	300P50FID2	300P75FID2	---	---
400Vdc	LSD-400P10FID2	400P30FID2	400P50FID2	---	---	---
500Vdc	LSD-500P10FID2	500P30FID2	500P50FID2	---	---	---
600Vdc	LSD-600P10FID2	600P30FID2	600P50FID2	---	---	---
800Vdc	LSD-800P10FID2	800P30FID2	---	---	---	---
1000Vdc	LSD-1000P10FID2	---	---	---	---	---

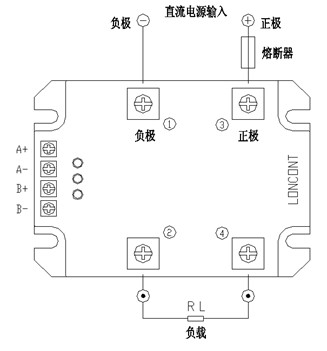

㈤ 接線圖及外形尺寸：長105*寬75*高35 mm

①和③腳為電源輸入的負極和正極，②④腳接直流電機負載。必要時可接入快速熔斷器

(①和③輸入正負極不允許接錯，否則將損壞模塊)

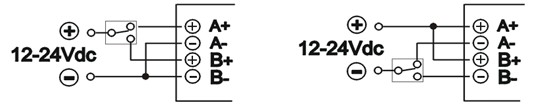

正反輸入控制端共陰接法                        正反輸入控制端共陽接法

㈥ 本公司有配套15V控制電源供應，外形尺寸：長75*寬50*高35 mm 。
