單相全隔離一體化橋式全控整流調壓器模塊

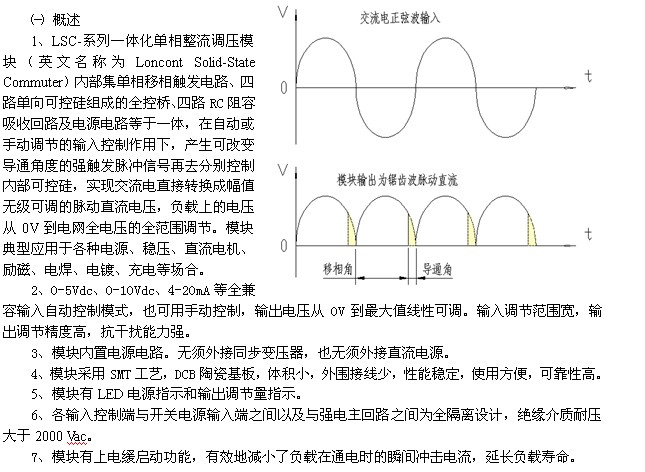

㈡ 模塊負載輸出端電流等級及型號如下表：
|
電流
|
15A
|
35A
|
50A
|
70A
|
90A
|
120A
|
150A
|
|
型號
|
LSC-H3P15FYB
|
H3P35FYB
|
H3P50FYB
|
H3P70FYB
|
H3P90FYB
|
H3P120FYB
|
H3P150FYB
|

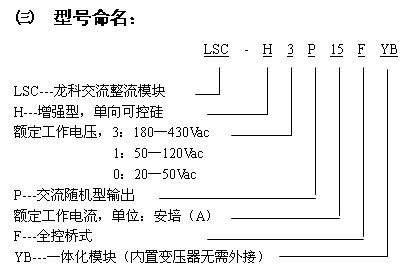

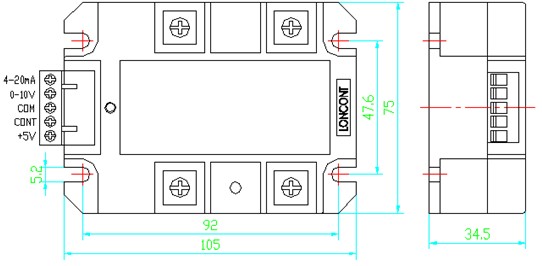

㈣ 外形尺寸

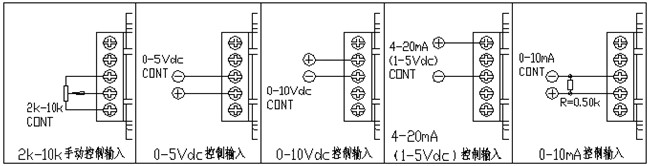

㈤ 輸入端子各功能模式接線圖
使用說明
1、獨特的全兼容輸入控制模式， 0-5Vdc、0-10Vdc、4-20mA、1-5Vdc、0-10mA等自動方式均能適應，無須專門特別訂制，也可用電位器手動控制。輸入調節范圍寬，輸出調節精度高，抗干擾能力強。
①、電位器手動控制方式：按圖示，電位器中間端接到模塊cont端，電位器另兩端分別接到模塊com端和+5V端。+5V電壓由模塊本身內部產生，無須外部提供，只配合手控電位器用，不作它用，所選用的電位器阻值在2-10KΩ間。當控制端cont從0-5Vdc改變時，直流負載上的電壓從0伏到最大值線性可調，cont端電壓越高，模塊輸出越大。
②、0-5Vdc控制方式：按圖示，可接受0-5Vdc模擬信號，控制輸入正極接cont端、負極接com端，模塊內部cont端相對com端的輸入阻抗大于30KΩ。當控制端cont從0-5Vdc改變時，直流負載上的電壓從0伏到最大值線性可調，其中cont在0-0.7Vdc左右時為全關閉區域，可靠關斷整個電路的輸出；cont在0.7Vdc-4.3Vdc左右為可調區域，即隨著控制電壓的增大，移相角α從180°到0°線性減小，導通角增大，負載上的電壓從0伏增大到最大值；cont在4.3Vdc-5Vdc左右時為全開通區域，負載上的電壓為最大值（相當于電網電壓直接橋式整流）。
③、0-10Vdc控制方式：按圖示，可接受0-10Vdc模擬信號，模塊內部0-10Vdc端相對com端的輸入阻抗大于15KΩ。
④、4-20mA控制方式：按圖示，可接受4-20mA模擬信號，模塊內部4-20mA端相對com端的輸入阻抗為250Ω。當以4-20mA控制輸入時，4-5mA左右時為全關閉區域，可靠關斷整個電路的輸出；5-19mA左右為可調區域，即隨著控制電流的增大，移相角α從180°到0°線性減小，負載上的電壓從0伏增大到最大值；19-20mA左右時為全開通區域，輸出最大。
⑤、0-10mA控制方式：按圖示，采用此方式時須在模塊cont端與com端之間接一只500Ω、1/2W電阻，當輸入0mA時cont端為0Vdc，當輸入10mA時cont端為5Vdc。
2、各功能端相對com端必須為正，com端為負極，如極性接反則模塊主回路輸出端可能失控。
3、模塊各功能端的控制特性均為正特性，即控制電壓越高，模塊強電主回路輸出電壓越高。
4、在某一時刻宜使用一種輸入控制方式，若兩種以上方式同時輸入使用，則一般為輸入信號較強的一種起主要作用。模塊可以手動和自動兩用，例如自動接在4-20mA端，手動接在0-5V端，可通過雙擲開關進行功能切換。

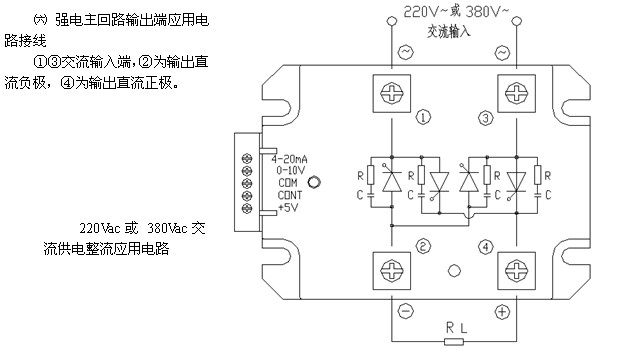

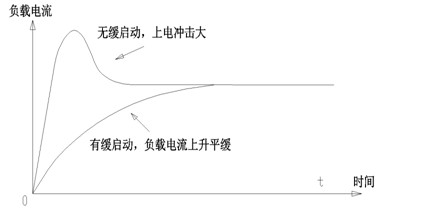

5、模塊有上電緩啟動功能，當輸出端并聯大電解電容濾波時，由于電容兩端電壓是逐漸上升的，電容的充電是緩慢進行的，因此不會造成模塊過流而損壞。
6、若模塊內可控硅在較小導通角（即主電路輸入電壓很高、輸出電壓很低）下長時間輸出較大電流，可能導致模塊嚴重發熱。
不建議模塊內可控硅在較小導通角（即主電路輸入電壓很高、輸出電壓很低）下長時間輸出較大電流，若負載實際使用電壓較低，可先用變壓器將電壓降低，再用模塊整流調壓。
此時可選用LSC-H1PxxFYB或LSC-H0PxxFYB低壓系列。
