4、輸入控制端與強電主回路之間為全隔離設計，絕緣介質耐壓大于2000 Vac，采用UL認可的安全電子元件。

5、采用大功率晶閘管芯片和DCB陶瓷底板，體積小，性能穩定，可靠性高。

6、有線性補償功能，輸出特性曲線更為線性。

7、更小的諧波干擾，產品已內置可控硅保護電路。

8、綠色LED電源指示和紅色LED輸出調節量指示。

9、半波型主要應用于水泥、味精、飼料等混合配料的場合，可控制電振機的震動強弱。

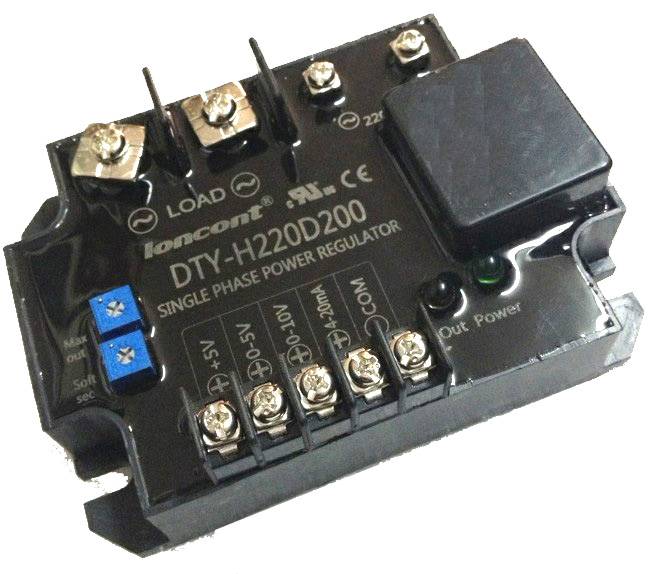

10、DTY系列增設輸出最大值限制調節功能和緩啟動調節功能，有效保護調壓模塊安全，延長調壓模塊以及負載的壽命。

11、可在原基礎上增設閉環（負反饋）調壓系統，無需外接任何直流電源，方便可靠。

12、采用獨特的禁止反向工程設計，從產品推導出內部電子原理圖不具備可行性。

二、模塊負載輸出端電流等級及型號：

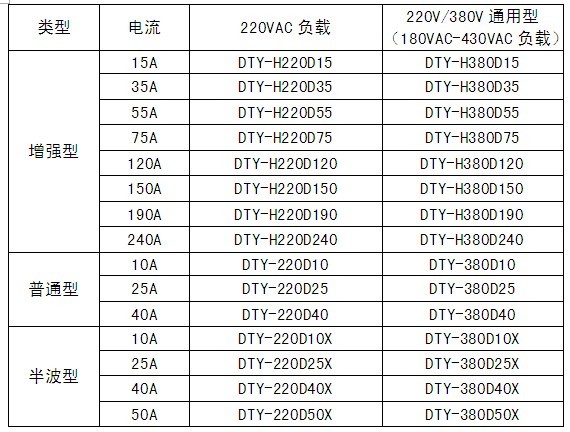

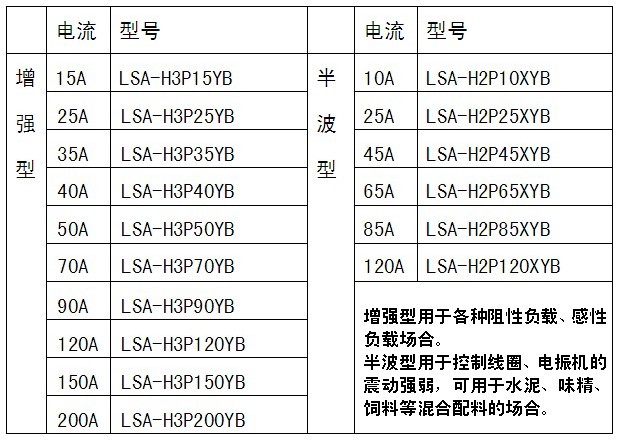

LSA系列單相交流調壓模塊型號如下表：



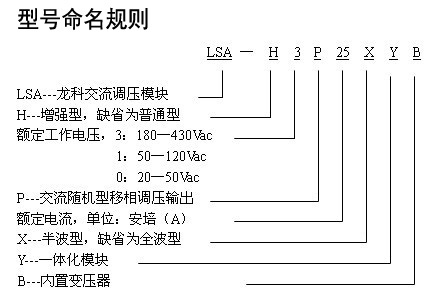

三、輸入端子各功能模式使用說明



全兼容輸入控制模式使用說明

獨特的全兼容輸入控制模式，使產品對0-5Vdc、0-10Vdc、4-20mA、0-10mA等自動方式均能適應，無須專門特別訂制，也可用電位器手動控制。注意LSA系列和DTY系列接線方式的區別，請勿混淆。

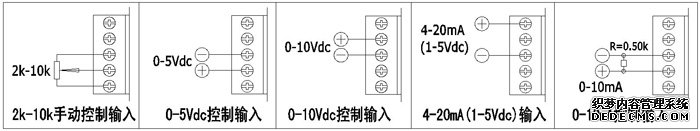

LSA系列控制端接線圖如下：





1.       電位器手動控制方式：按圖示，電位器中間端接到模塊CONT端，電位器另兩端分別接到模塊COM端和+5V端。+5V電壓由模塊本身內部產生，無須外部提供，只配合手控電位器用，不作它用，所選用的電位器阻值在2-10KΩ間。當控制端CONT從0-5Vdc改變時，交流負載上的電壓從0伏到最大值線性可調，CONT端電壓越高，模塊輸出越大。



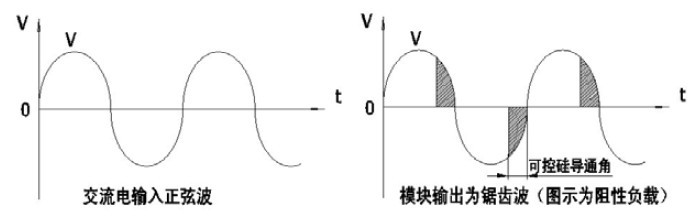

2.       0-5Vdc控制方式：按圖示，可接受單片機等的0-5Vdc模擬信號，控制輸入正極接CONT端、負極接COM端，模塊內部CONT端相對COM端的輸入阻抗大于30KΩ。當控制端CONT從0-5Vdc改變時，交流負載上的電壓從0伏到最大值線性可調，其中CONT在0-0.7Vdc左右時為全關閉區域，可靠關斷整個電路的輸出；CONT在0.7Vdc-4.3Vdc左右為可調區域，即隨著控制電壓的增大，移相角α從180°到0°線性減小，導通角增大，交流負載上的電壓從0伏增大到最大值；CONT在4.3Vdc-5Vdc左右時為全開通區域，交流負載上的電壓為最大值（接近電網電壓）。



3.       0-10Vdc控制方式：按圖示，可接受PLC等的0-10Vdc模擬信號，模塊內部0-10Vdc端相對COM端的輸入阻抗大于15KΩ。



4.       4-20mA控制方式：按圖示，可接受溫控表等的4-20mA模擬信號，模塊內部4-20mA端相對COM端的輸入阻抗為250Ω。當以4-20mA控制輸入時，4-5mA左右時為全關閉區域，可靠關斷整個電路的輸出；5-19mA左右為可調區域，即隨著控制電流的增大，移相角α從180°到0°線性減小，交流負載上的電壓從0V增大到最大值；19-20mA左右時為全開通區域，輸出最大。



5.       0-10mA控制方式：按圖示，采用此方式時須在模塊CONT端與COM端之間接一只500Ω、1/2W電阻，當輸入0mA時對應CONT端為0Vdc，當輸入10mA時對應CONT端為5Vdc。



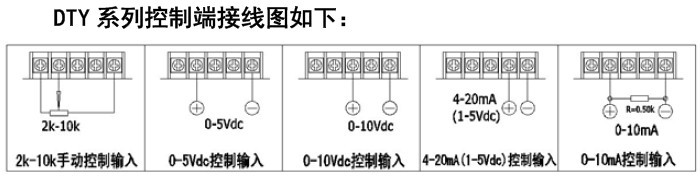

注意：

1.各功能端相對COM端必須為正，COM端為負極，如極性接反則模塊主回路輸出端可能失控。

2.產品各功能端的控制特性均為正特性，即控制電壓越高，模塊強電主回路輸出電壓越高。

     3.在同一時刻宜使用一種輸入控制方式，若兩種以上方式同時輸入使用，則一般為輸入信號較強的一種起主要作用。

        若要手動和自動兩用，例如自動接在4-20mA端，手動接在0-5V端，可通過雙擲開關進行功能切換。





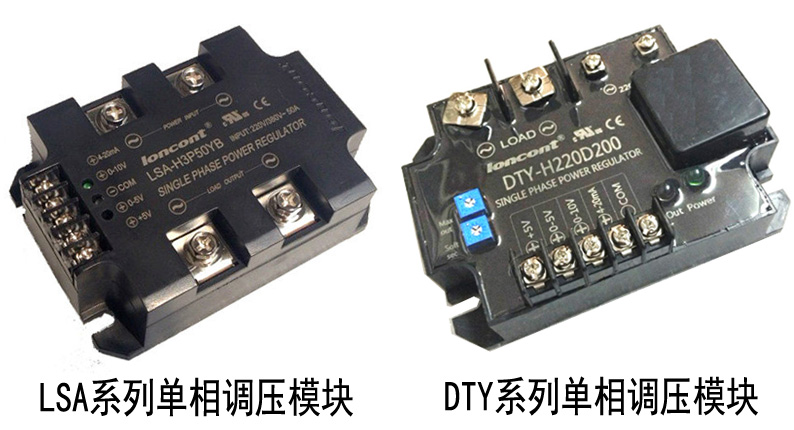

四、外形尺寸

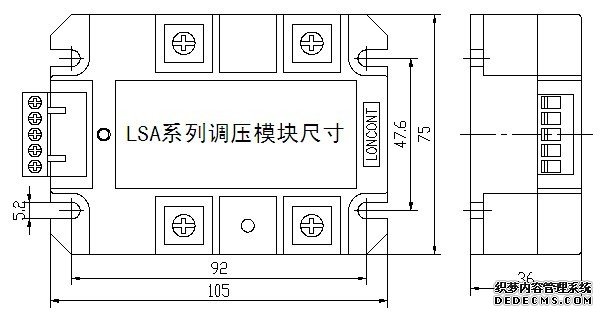

LSA系列外形尺寸：長105mm x寬75mm x高36mm

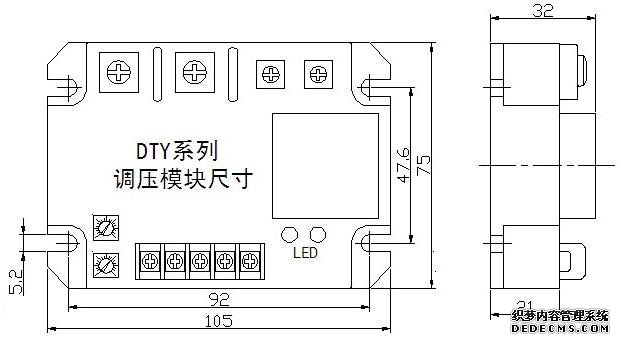

DTY系列外形尺寸：長105mm x寬75mm x高32mm









五、強電主回路接線方式

                      LSA系列模塊強電回路接線圖

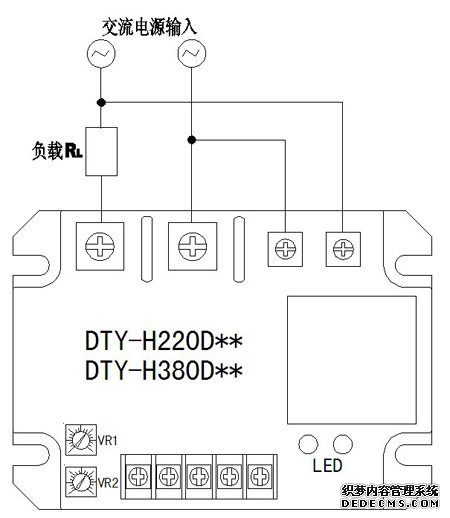

                             DTY系列模塊強電回路接線圖
